Ürün Adı: | 2D Manuel Optik Görüntü Ölçüm Sistemi | Test aralığı: | 300*200*200, 400*300*200, 500*400*200 |
---|---|---|---|
CCD: | 1/3 CCD renkli endüstriyel kamera | Görüntüle: | PC yazılımı kontrollü |

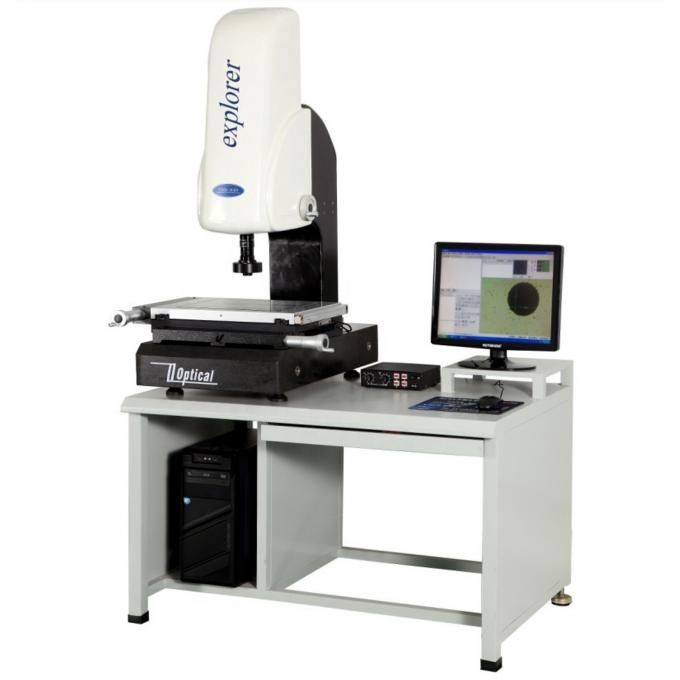

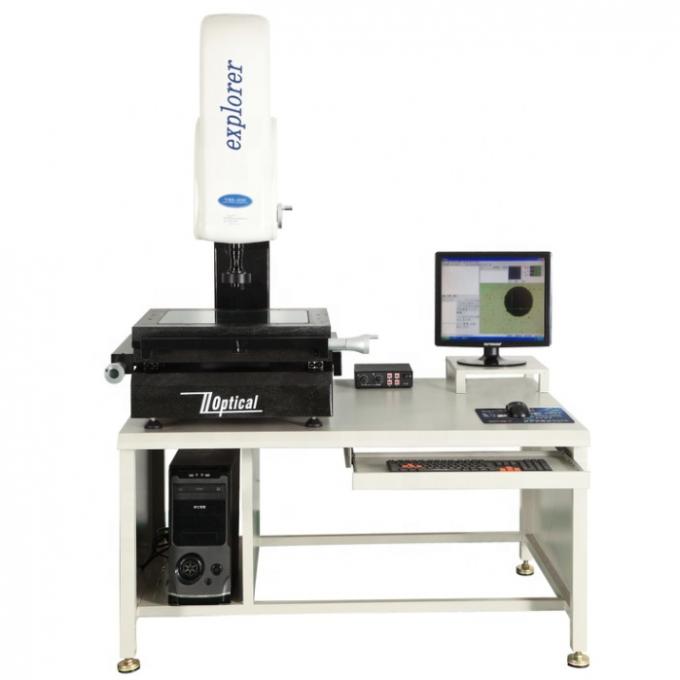

VMS Serisi Video Ölçme Makinesi, hassas parça denetimi ve kalite kontrolü için uygun, iş parçasının doğru kütle ölçümünü gerçekleştirebilir.metal, kalıp ve diğer endüstriler.
Video ölçüm sistemlerinin ürün özellikleri
1Ekipman kaz boynuzlu yapıyı benimser, genel vücut güçlü sertliğe, Z ekseninin küçük bükülmesine, istikrarlı yapıya ve daha yüksek doğruluğu garanti etmeye sahiptir.
2Üç eksenli otomatik kontrol, yüksek hızlı ve istikrarlı otomatik ölçüm.
3- Renishaw ızgara kuyruklu kullanmak, doğruluk 0.5 um'a kadar.
4Otomatik değişken zaman ölçümünü gerçekleştirebilen otomatik değişken x optik lens.
5Programlanabilir 5 halka 8 alan dairesel masa ışık kaynağı, LED ışık kaynağı.
6ABD'den ithal edilen özel yüksek hassasiyetli hareket kontrol kartı kullanıyor.
7Endüstriyel sınıf renkli CCD kamerası.
Teknik parametreler:
Parçalar | VMS-2010F | VMS-3020-F | VMS-4030F | VMS-5040F | |||
Boyut ((mm) ((L × W × H) | 500*700*1100 | 600*750*1100 | 700*900*1150 | 850*1050*1200 | |||
Ölçüm aralığı ((mm) ((X×Y×Z) | 200*100*200 | 300*200*200 | 400*300*200 | 500*400*200 | |||
Ölçme Doğruluğu ((μm) | 3+L/200 | 3+L/200 | 3+L/200 | 3+L/200 | |||
Tekrarlanabilirlik (μm) | 3 | 3 | 3 | 3 | |||
Ağırlık ((kg) | 150 | 180 | 200 | 240 | |||
Görüntü ve Ölçüm | CCD | Japonca SONYCcD | |||||
Len. | WM HD zoom lens / sürekli büyütme 0.7-4.5x | ||||||
Büyütme | 30-210X | ||||||
Ptik ölçek çözünürlüğü | X/Y/saxis 0.0005mm (0.5um) | ||||||
Ölçme aralığı | 9.omm-1.35mm | ||||||
ölçüm sistemi | Yardımcı odaklama ölçümü, optik yükseklik ve düzlük ölçümü ve İngiliz RENISHAW temas sondası ile donatılabilir, | ||||||
Sürüş sistemi | çok yönlü veri işlemcisi noktaları, çizgileri, döngüleri, daireleri, açıları vb. ölçebilir. | ||||||
Işıklandırma | Yüzey ışığı ve projeksiyon ışığı, soğuk ışık, uzun ömür, parlaklık ayarlanabilir |
